Трубопроводные магистрали относятся к сложным инженерным конструкциям. Чтобы они полноценно функционировали необходимо осуществлять их монтаж согласно разработанных схем. Для правильного расположения и фиксации магистрали на поверхности грунта или на подготовленных подушках сконструированы опоры.

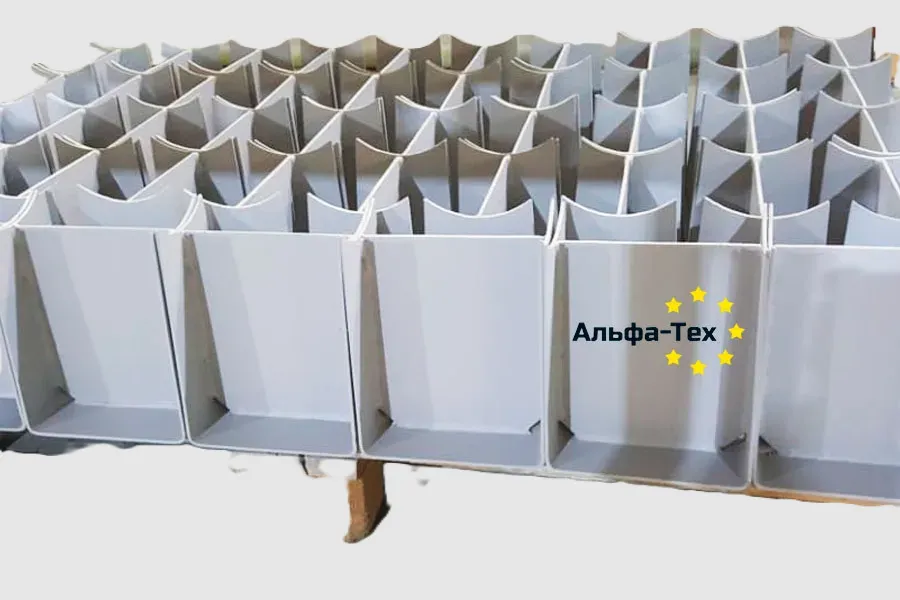

Техническое изделие имеет несколько видов, каждый из которых - свой конкретный функционал и предназначение. Скользящая диэлектрическая опора трубопровода относится к подвижной за счет возможности трубы горизонтально продвигаться по ее основе. Она состоит из удерживающей площадки (швеллера, уголка, тавра), хомутов и прокладок из паронита.
Имеются следующие модификации скользящей диэлектрической опоры с маркировкой:
- Т-16 содержит один ленточный хомут и диаметр 194 – 630 мм;
- Т-17 состоит из двух хомутов и диапазона диаметров 194 – 1420 мм;
- Т-18 (удлиненная) с ребрами жесткости, диаметров 194 – 1420 мм.
Технические характеристики
Материалом для изготовления детали выбрана сталь. Ее прочность, надежность и износоустойчивость самые подходящие качества. Опора должна выдерживать вибрационные процессы, создаваемое внешнее давление, а прокладка из паронита гасить наведенные и блуждающие токи и предотвращать возможное трение между элементами. Монтажный узел выполняет сразу несколько технических функций:
- Создает удерживающую площадку;
- Фиксирует пространство;
- Позволяет свободно перемещаться трубе по своей плоскости при линейном расширении;
- Мобилен, за счет перемещения по ППУ трубе;
- Изолирует от электромагнитных волн и снижает вибрационные нагрузки.
Диэлектрические скользящие опоры трубопроводов относятся к серии 4.903-10. Высококачественная сталь обеспечивает длительную эксплуатацию, прокладка из паронита (расходный элемент) съемная, при износе рассчитана на своевременную замену.
Сферы применения
Используется техническое изделие в местах подвижного грунта, на сейсмически неустойчивых территориях, неплотных почвах. Монтажная деталь данного назначения востребована отраслями нефтепереработки, газодобычи, теплоэнергетики, водно- канализационного хозяйства и многими другими.
